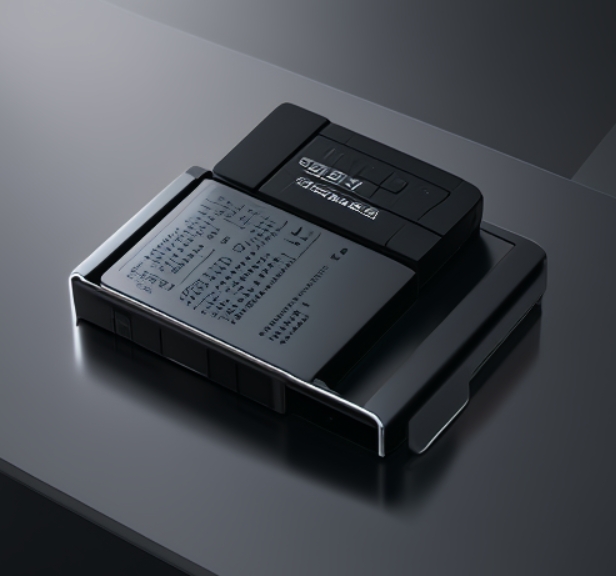

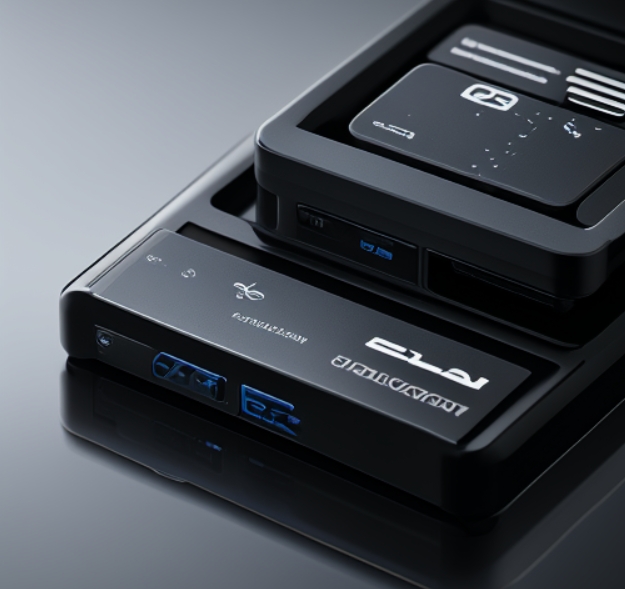

随着科技日新月异的发展,数据存储设备如多合一读卡器已广泛应用于日常生活与工作中,其小巧轻便的设计和兼容多种存储卡的功能使其备受欢迎。而注塑模具作为生产此类精密电子产品外壳的主要工具,其设计的精密性和质量直接影响着最终产品的性能与寿命。本文将针对多合一读卡器注塑模具的设计要点进行深入探讨。
首先,在设计多合一读卡器注塑模具前,需对读卡器塑料外壳进行详细的产品设计,运用三维CAD软件构建精准模型,进行DFM(面向制造的设计)评估。这一阶段需要考虑产品的几何形状、壁厚均匀性、拔模斜度、孔位精度以及各部分连接处的紧密程度等因素,确保设计方案既能满足功能需求,又能符合注塑工艺的生产要求。
模具钢材的质量直接影响到模具的使用寿命和注塑产品的精度。模具应选择硬度高、耐磨、抗疲劳、热处理变形小的优质模具钢。同时,模具构造设计时要合理设置冷却系统,确保模具温度均匀分布,减少因冷却不均造成的收缩变形,提高产品尺寸稳定性和表面质量。
模具的核心部分——型腔和型芯,其加工精度是决定产品精密性的关键。必须采用高精度CNC机床进行加工,并结合电火花、线切割等特种加工技术,保证模具细节部位的精度达到微米级别。此外,模具装配过程同样重要,确保各零部件之间的配合精度,避免因装配误差导致的产品缺陷。
良好的排气设计能够排除熔融塑料在填充过程中的气体,防止气泡产生,提高制品的内外部质量。同时,合理的主流道、分流道、浇口设计可使熔融塑料均匀、快速地充满模具型腔,减少熔接痕、翘曲变形等问题,确保产品的一致性和完整性。
完成模具制作后,进行严格的试模试验,通过调整注射参数、优化模具结构,解决可能出现的缩水、溢料、应力集中等问题,进一步提升产品的尺寸精度和表面光洁度。在实际生产过程中,根据试模结果及时进行修模与维护,确保模具处于最佳工作状态。
因此,设计一套高质量的多合一读卡器注塑模具是一项系统工程,涵盖了产品设计、模具材料选取、精密加工、流道排气规划以及后期调试等多个环节。只有全面把握并有效执行上述各项要素,才能真正打造出兼具精密性与高质量的多合一读卡器注塑产品,满足市场需求,赢得市场竞争优势。
